tssdeng.shx 中文版
- 软件授权： 免费软件
- 软件类型： 国产软件
- 软件语言： 简体
- 更新时间： 2025-09-18
- 软件评分：
- 软件大小： 429.00KB
- 应用平台： WinAll
ssdeng.shx是专为Autocad软件开发的字体文件，主要用于在cad绘图中显示各类钢筋符号。通过该字体，制图人员能够在图纸中精确呈现不同等级的钢筋符号、冷轧带肋钢筋标识及钢绞线符号等。使用时只需将CAD字体样式设置为tssdeng.shx，输入对应字符代码即可快速插入所需钢筋符号。
字体介绍
tssdeng是CAD软件中专用于显示钢筋符号的字体。若图纸中包含钢筋符号而当前计算机未安装对应字体，系统将提示安装字体以正常显示内容。经实际测试比较，tssdeng字体在满足显示需求的同时还具有体积小巧的优势。
用户可将下载的tssdeng.shx字体文件解压后放置于CAD安装目录下的Fonts文件夹中。
字体安装完成后需进行以下设置方可正常显示钢筋符号：
设置路径：格式→文字样式→将字体设置为Tssdeng.shx→勾选大字体选项→选择Hztxt.shx作为大字体→完成设置后刷新即可显示钢筋符号。
使用方法
在使用CAD时，我们经常要输入钢筋符号，尤其是配筋图，一级钢筋还可以用Φ来代替，但是二级钢筋、三级钢筋就必须要使用钢筋字体了，也有同学自己画钢筋符号的，也可以达到目的，但是略显山寨了，而且费时费力，下面来讲下如何在CAD中输入钢筋符号。
首先，输入钢筋符号得有钢筋字体。接着，把CAD的字体样式设置为钢筋字体，例如 tssdeng.shx，拿二级钢筋为例，在CAD中输入命令text，接着输入%%131，这样就输入了一个二级钢筋的符号，其它符号字符码如下：
%%c 符号φ
%%d 度符号
%%p ±号
%%u 下划线

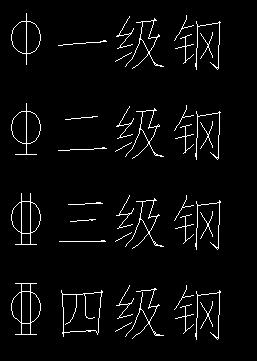

%%130 Ⅰ级钢筋φ
%%131 Ⅱ级钢筋φ
%%132 Ⅲ级钢筋φ
%%133 Ⅳ级钢筋φ
%%130%%145ll%%146 冷轧带肋钢筋
%%130%%145j%%146 钢绞线符号
%%1452%%146 平方
%%1453%%146 立方
%%134 小于等于≤
%%135 大于等于≥
%%136 千分号
%%137 万分号
%%138 罗马数字Ⅺ
%%139 罗马数字Ⅻ
%%140 字串增大1/3
%%141 字串缩小1/2(下标开始)
%%142 字串增大1/2(下标结束)
%%143 字串升高1/2
%%144 字串降低1/2
%%145 字串升高缩小1/2(上标开始)
%%146 字串降低增大1/2(上标结束)
%%171 双标上标开始
%%172 双标下标开始
%%173 上下标结束
%%147 对前一字符画圈
%%148 对前两字符画圈
%%149 对前三字符画圈
%%150 字串缩小1/3
%%151 Ⅰ
%%152 Ⅱ
%%153 Ⅲ
%%154 Ⅳ
%%155 Ⅴ
%%156 Ⅵ
%%157 Ⅶ
%%158 Ⅷ
%%159 Ⅸ
%%160 Ⅹ
%%161 角钢
%%162 工字钢
%%163 槽钢
%%164 方钢
%%165 扁钢
%%166 卷边角钢
%%167 卷边槽钢
%%168 卷边Z型钢
%%169 钢轨
%%170 圆钢
软件特别说明
本网站所有字体资源仅供个人学习与参考，如需商业使用请到相关官网授权。
