proteldxp2004(带中文补丁) 正式版

软件授权：免费软件
软件类型：国产软件
软件语言：简体
更新时间： 2025-09-05
软件评分：
软件大小： 727.00MB
应用平台： WinAll

特色功能

1、Protel DXP2004 引入了集成库的概念，使设计人员在选择原理图元器件时即可获得符合要求的封装。软件内置超过68,000种元件的设计库，包括适用于FPGA设计的即调即用元件和预综合集成库。用户如对封装不满意，可自行修改或在PCB库编辑器中创建自定义封装。

2、Protel DXP2004 简体中文版支持多达74个板层设计，具体包括：32个信号走线层、16个机构层、16个内层电源层、2个防焊层、2个锡膏层、2个丝印层、2个钻孔层（含引导与冲压）、1个禁止布线层以及1个跨所有信号层的多层。

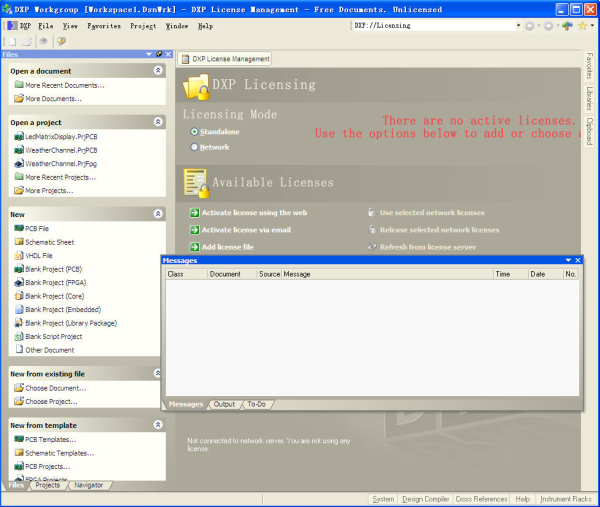

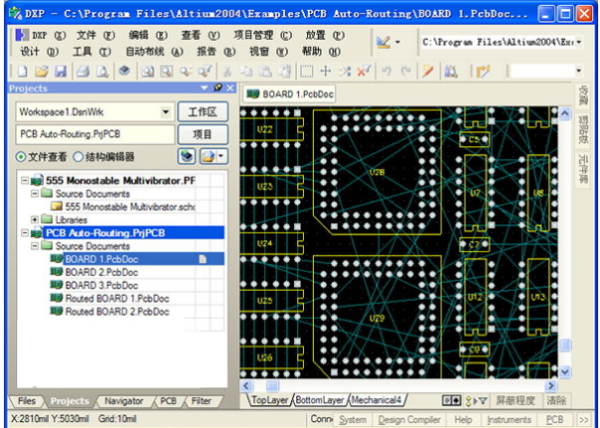

3、软件新增自动布线功能，采用改进型Situs拓扑自动布线规则。通过算法优化，显著提升了布线的成功率和准确性。

4、该版本的高速电路规则功能实用，可有效限制平行走线长度，并解决网络匹配长度问题，大幅简化高速电路设计流程。

5、用户可在设计规则中自定义各板层的走线要求，包括最短走线、水平/垂直走向等。配合合理布局，可实现高成功率的一次性自动布线，后期仅需微调少量直角走线。

6、软件提供部分电路的混合模拟仿真及PCB/原理图信号完整性分析。混合模拟仿真支持与电路图编辑无缝集成，用户可直接从原理图启动仿真流程。

7、通过LiveDesign-enabled平台实现Altium软件生态无缝集成，支持ASIC设计及原理图与HDL混合设计。所有I/O变更可实时反馈至PCB，自动更新FPGA芯片引脚配置。

8、增强的3D功能支持多角度预览PCB及组装后的立体模型，提供沉浸式设计体验。特别支持双屏显示功能，进一步提升设计效率。

电路仿真流程

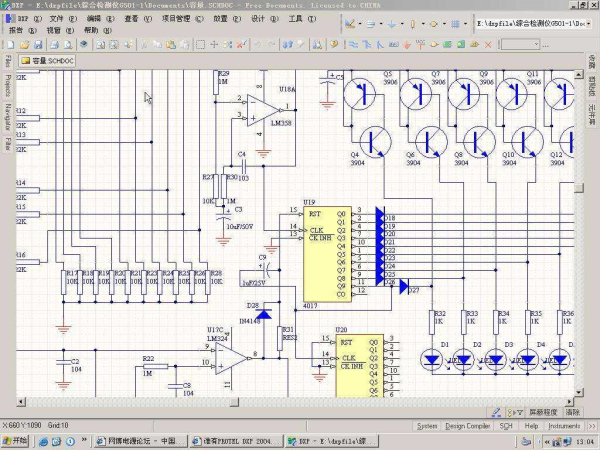

a ) 原理图设计: 首先, 新建一个原理图文件*.schdoc ,打开编辑环境,与普通原理图大致相同;然后,打开Libraries ,加载必要的元器件库,添加元器件并设置参数,这里所有的元器件都必须具有Simulation 仿真属性,否则仿真时将出现错误信息,在DXP中假定所有元器件都是理想元器件;最后,用导线进行电气连接或网络标号,对整个电路进行编译ERC 校验,确保整个电路没有错误。

b) 设置仿真环境: 执行菜单命令,打开Analysessetup 对话框,设置仿真方式并指定要显示的数据,DXP 提供10 种分析仿真方式,包括直流工作点、直流扫描、交流小信号、瞬态过程、Fourier 、噪声、传输函数、温度扫描、参数扫描以及蒙特卡罗分析等。

c) 仿真:设置仿真环境后单击OK 按钮,系统进行电路仿真,生成一*.sdf 文件,同时打开窗口显示分析结果。

d) 分析结果:观察电路仿真结果,分析仿真波形是否符合电路设计要求,如果不符合,则重新调整电路参数进行仿真,直到满意为止。

中文补丁使用教程

中文平台在PCB中放置字符串时选择SERF字体可显示中文但打印时乱码。

在PCB中打印中文可使用汉字PCBHZ补丁。

步骤：

1，将PCBHZ文件包放入Altium根目录；

2，在PCB界面中加载PCBHZ文件包中的hanzi库文件；

3，自定义资源：

在PCB界面中单击DXP图标选择CUSTOMIZE（自定义）/COMMANDS（命令）/[CUSTOMIZE]（自定义），打开EDIT COMMAND（编辑命令）窗口

选择new(新建)---设置如下：

Action （动作）

Process （进程） EditScript:RunMacro

Parameters （参数） DocumentName=C:Program FilesAltiumpcbhzfont.bas

Caption （标题）

Caption （标题）汉字&h

----------------------------------

Image （图像）

Bitmap File（位图文件） C:Program FilesAltiumpcbhzchina.bmp

----------------------------------

快捷可自己选择。

4，设置完后选择[CUSTOMIZE]（自定义），用右键将自定义好的项目移入PCB界面中的PLACE（放置）菜单中。

以上以C盘安装为例---C:Program FilesAltium，其它盘安装时请将此路径和font.bas文件中的路径改好。

常见问答

1、怎么用protel dxp 2020最新版创建原理图？

答：1、打开protel dxp 2020最新版，我们需要先创建一个工程组。2、创建一个新工程，依次一级一级的菜单，【New】，【Project】，【PCB Project】。3、创建一个SchDoc 电路原理图文件。当我们做好这些准备工作后，便可开始画图了。4、Protel DXP可以结合Proteus电路仿真软件，Keil单片机C语言软件，系统的学习单片机。

2、CAD图如何导入Protel DXP？

答：1、把CAD文件保存为2000dxf格式；2、在DXP软件中新建一个Pcb板；3、打开工具栏上的《文件》，选择《导入》，然后把单位改为mm。下面也有零点的选择，你可以点击选择，然后在DXP中按照自己的意愿选择零点。
