Saturn PCB Toolkit 官方版 v7.0.6
- 软件授权： 免费软件
- 软件类型： 国产软件
- 软件语言： 简体
- 更新时间： 2025-08-27
- 软件评分：
- 软件大小： 10.00MB
- 应用平台： WinAll
Saturn PCB Toolkit是一款功能强大的 PCB 参数计算工具，界面简洁美观，操作便捷实用。 Saturn PCB Toolkit软件支持根据几何结构计算嵌入式电阻值，并能够基于上升时间、电压、长度及间距等参数，计算两个导体之间的耦合电压， Saturn PCB Toolkit广泛应用于电路设计与分析领域。
软件特色
Saturn PCB Toolkit 官方版提供多种专业计算工具，包括： - 平面电感计算器：支持计算方形、六角形、八角形及圆形平面印刷电路板电感器的电感值。 - 电力输送系统阻抗计算器：用于计算 PDN（电源分配网络）的目标阻抗。 - 热电阻计算器：通过耐热性参数计算器件的结温。 - 嵌入式电阻计算器：根据几何结构计算嵌入式电阻的阻值（单位：欧姆）。 - 串扰计算器：基于上升时间、电压、长度与间距，计算两个导体之间的耦合电压。 - 熔断电流计算工具：应用 Onderdonk 公式确定导体的熔断电流。 - 有效介电常数计算器：采用 E. Hammerstad 和 O. Jensen 公式计算微带线的有效介电常数。 该工具持续根据用户需求更新，建议定期检查以获取最新功能。

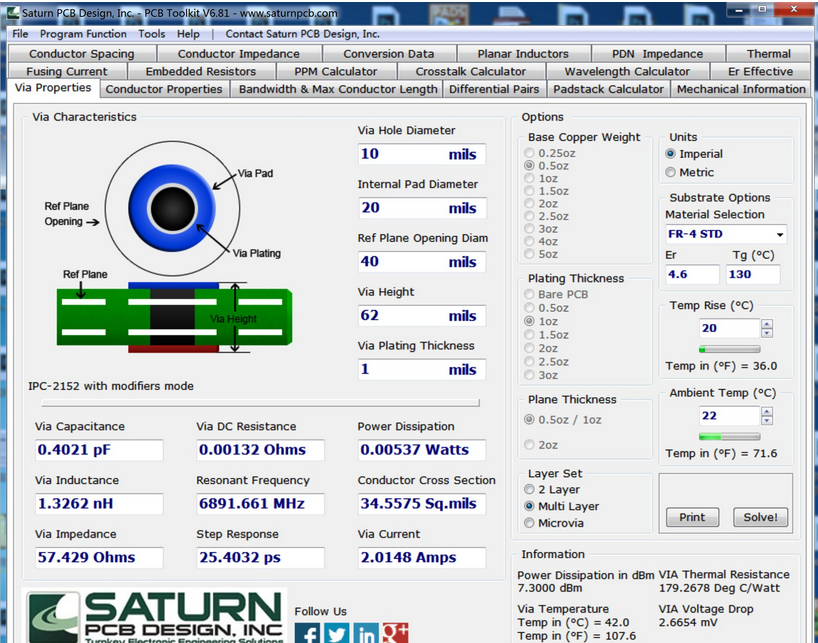

使用说明
单位：
英制(密耳)和公制(毫米)为单位之间切换。
电镀厚度：
这是铜的加入到在电镀过程中由制造商包层的铜基底的厚度。注意：所有的外部层用铜的一些量，得到的PTH电镀。内部层不镀。
材料选择：
选择从不同的PCB基板的列表，得到电介质常数和玻璃的温度的预定值，或输入在编辑框中定制介电常数或的Tg。
温度上升：
通过或导线输入所需的温度上升，或者最高温度上升，为你的。这是在量，以摄氏度，即一个通过或导体将与电流流过的计算量的增加。
周围温度：
输入设备的周围温度。
基板选项：
从列表中选择基材或输入自定义基材。
介电常数：
Saturn PCB Toolkit基体材料的介电常数，在下拉列表中提供了一些常见基板和各自的介电常数。
常见问题

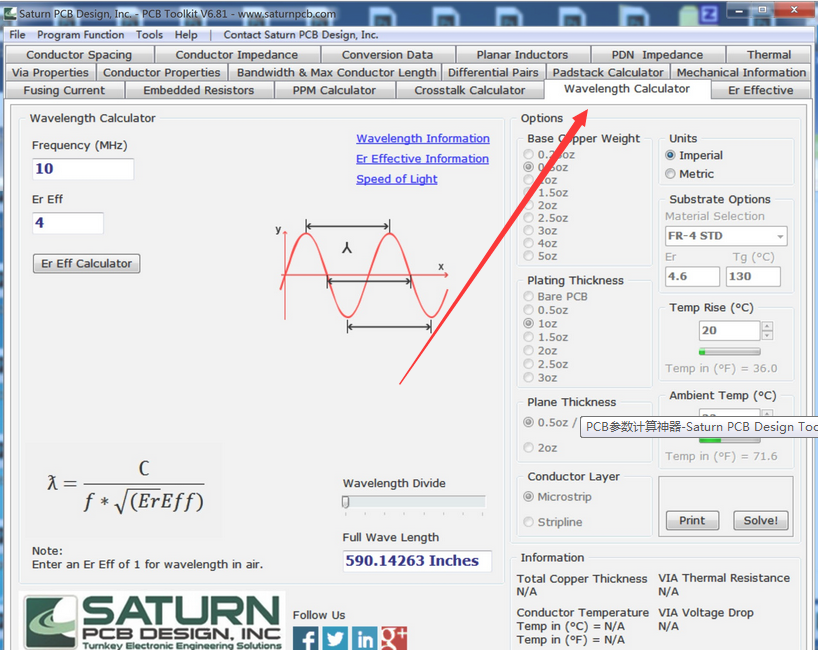

如何进行波长计算?
点击Saturn PCB Toolkit如图所示位置，输入相关参数即可
